印刷企業主要生產設備有各種印刷機、模燙機、糊盒機、品檢機等。這些設備都需要提供6.0～8.0bar的壓縮空氣、0.6～0.8bar的低壓大風量鼓風以及-0.6～-0.8bar的真空。
目前，很多印刷企業采取為每臺設備單獨配備復合泵的方式來提供生產用真空和鼓風，通常一般規模的印刷企業需要配備30多臺甚至更多的復合泵，容易產生供氣點分散、設備煩雜、能耗高、噪音大、故障率高、維護管理繁瑣等一系列問題。
而如果將真空、鼓風參照壓縮空氣集中供氣的形式，將分散的空壓機、復合泵、貝克泵、羅茨泵等空氣系統改為大型變頻空壓機、變頻螺桿真空泵、變頻無油鼓風機，實現集中供氣、集中控制、集中管理，上述問題將徹底解決，并可顯著降低能源消耗、降低供氣設備故障率、穩定供氣壓力、提高生產效率、改善工作環境、便于管理等。本文將分享許昌海潤發科技有限公司的真空鼓風集中供氣系統應用改造，希望對大家有所幫助。
真空鼓風集中供氣系統應用改造

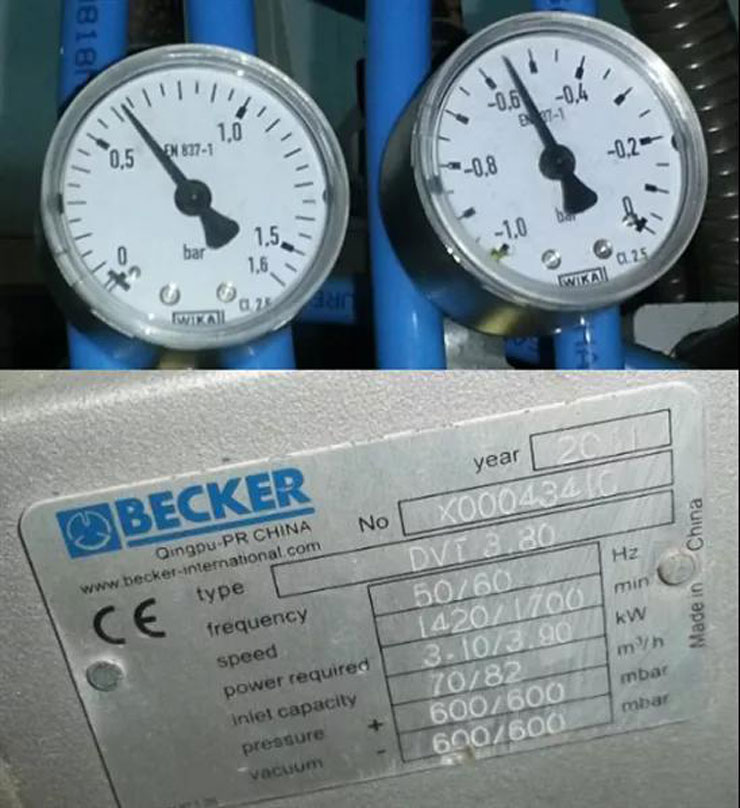

根據我公司設備狀況，經過對現場每臺設備的用氣特點和動作規律進行分析和總結，結合設備出廠用氣說明和集中供氣管路壓力損失，制訂集中供氣改造方案。我公司生產設備用真空和鼓風全部由貝殼復合泵提供，貝殼復合泵工作情況和型號如圖1所示。

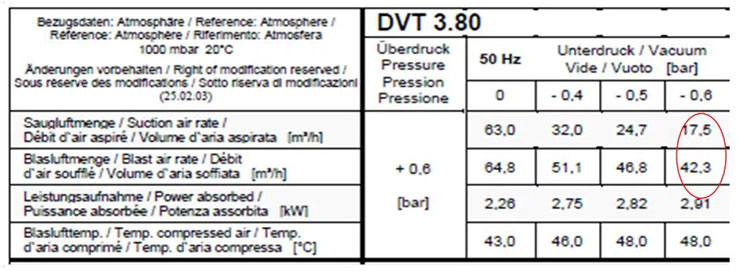

查看貝克復合泵的性能參數表（如圖2所示）可以發現，當真空為-0.6bar時，其抽速為17.5m3/h；當正壓為0.6bar時，其流量為42.3m3/h。分別將真空抽速和正壓時的流量換算為標準條件下的FAD流量：

a.復合泵工作時真空抽速為17.5m3/h，在標準條件下，F(xiàn)AD流量為43.75m3/h；
b.復合泵工作時，在標準條件下，正壓流量為42.3m3/h。我公司目前共有28臺印刷機、分切機、模燙機、檢品機等用氣設備，均配備此型號貝克復合泵，有些設備為穩定供氣壓力，采用兩臺復合泵并聯運行，為保障生產正常運行還要常備一臺檢修備用機。在額定工作狀態下：當復合泵負壓工作時，在標準條件下，F(xiàn)AD流量為1356.25m3/h；當復合泵正壓工作時，在標準條件下，F(xiàn)AD流量為1311.3m3/h。
綜合考慮額定工作狀態下工作壓力和流量，前期深入調研和分析各種設備用氣特點，大部分設備為間歇式用氣，比如膠印機、網印機、單凹機、模燙機、模切機的飛達一吸機構和二吸機構真空吸氣為360度不間斷用氣，但吸嘴吸住產品后大部分情況下會被產品密封；吹氣機構有一吸吹氣、二吸吹氣、壓腳吹氣和疏松吹氣，吹氣角度范圍約270度。檢品機吹氣為不間斷吹氣。
綜合考慮集中供氣管道壓力損失和預留20%發展備用量，最終選用阿特拉斯GV1000螺桿式真空泵集中提供真空，抽氣速率為863m3/h，最高工作真空度為0.7bar，主機電機功率為22kW。
阿特拉斯ZS18-G螺桿式鼓風機集中提供正低壓，抽氣速率為794m3/h，最高工作壓力為0.7bar，主機電機功率為18.5kW。
為使真空系統壓力穩定，系統配置容積1m3的真空儲氣罐。
設備一開一備互為備用，提高供氣可靠性。配置聯控系統，以保證緊急情況下，備用機能自動投入使用，保證不間斷供氣，能夠根據運行時間實現兩臺設備自動切換均衡出力。
設立單獨集中供氣設備站房，將這些設備集中安裝在站房?jī)?nèi)，并對站房實施降噪措施，特別是對鼓風系統泄壓管道排氣口做特殊消音處理，降低噪音污染。
為有效避免因管道生銹造成的供氣污染問題，供氣管道全部采用康帕斯鋁合金管道，接頭采用專用抱箍快接頭連接便于施工。
根據生產設備全部開動時，負壓和正壓在額定工作狀態下的FAD流量，主供氣管道采用直徑為DN80鋁合金管道，用氣末端分支管道采用DN20鋁合金管道。
考慮整個車間供氣壓力均勻，管道布置采用“日”字形布局。主管道出入口和用氣末端均安裝油水分離器，保證供氣質量。
鼓風系統由于風量大要特別注意除水，必須配備冷干機或干燥機，還要在用氣末端安裝油水分離器。

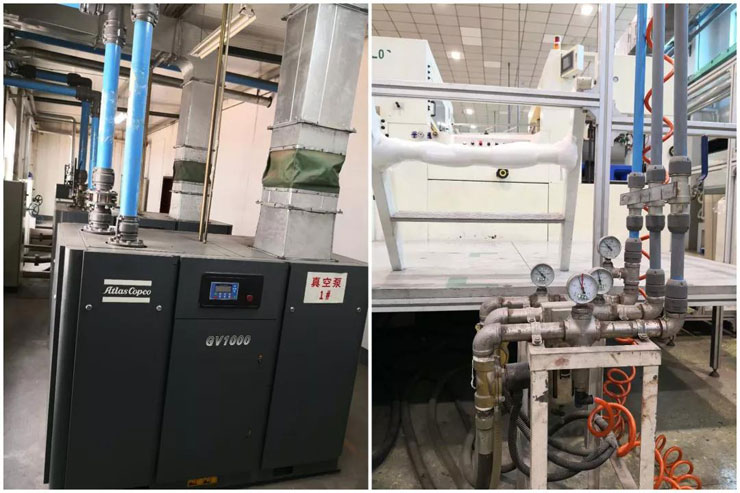

為方便檢修，各分支管道與主管道結合處均安裝有閥門。用氣末端與用氣設備連接管路處安裝壓力表和電磁閥，便于操作人員觀察和控制。電磁閥由生產設備進行控制，當生產設備開機時，電磁閥處于開通狀態；當生產設備停機時，電磁閥處于關閉狀態，能夠達到與獨立風機一樣的控制效果。集中供氣系統局部改造效果如圖3所示。

集中供氣系統改造投資和效益分析
我公司此次集中供氣改造設備購置及管道安裝調試合計投資80萬元，成功使用并取代了以往的31臺獨立風機。改造前供氣設備額定功率為90.21kW，改造后集中供氣設備額定功率為40.50kW。
集中供氣設備按照每天運行24小時、每年運行300天、電費0.85元/度測算，年節約電費（90.21-40.50×24×300×0.85=304225.2元�？梢�(jiàn)，集中供氣系統能夠帶來可觀的經濟效益，3年時間即可收回投資。
結合我公司集中供氣系統改造后近5年的運行情況，總結以下幾項顯著優點。
(1)節能效果明顯，特別是將分散獨立的風泵改為變頻螺桿式真空泵和鼓風機集中供氣，節能可達30%以上。
(2)供氣壓力穩定，設備運行穩定，顯著減少生產設備停機率，從而間接提高了生產效率和產品質量穩定性。
(3)集中供氣設備故障率較低，維護工作量及成本較低。鼓風機和真空泵進氣口的過濾器為可重復利用的金屬過濾器，只需定期清潔即可；散熱器只需定期清潔，基本不需要維護；每運行8000小時需要更換油濾和潤滑油。
(4)集中供氣系統改造后，生產車間將移出幾十臺獨立風機，相當于去除了車間內幾十臺發熱設備，中央空調負荷變小，耗電量顯著降低。此外，車間噪音顯著降低，有利于改善工作環境和保護員工身心健康。
綜上所述，集中供氣系統在印刷行業具有較高的推廣和應用價值，未來前景光明。
